UL zugelassene Komponenten müssen technische Standards erfüllen, normgerecht ausgeführt sein und im Projekt von der Zulassungsstelle akzeptiert werden. Gerade bei Gehäusen ist die richtige Zertifizierung oft der entscheidende Faktor und manchmal das, was den Auftrag rettet oder kostet.
Genau deshalb freuen wir uns, einen wichtigen Meilenstein verkünden zu dürfen:
Unsere MBI-Gehäuse sind jetzt offiziell UL-zertifiziert! 🎉
Was bedeutet UL eigentlich? 🤔
UL steht für Underwriters Laboratories, heute UL Solutions, eine der weltweit anerkanntesten Prüforganisationen für Produktsicherheit. Gegründet wurde UL bereits 1894 in den USA und seitdem ist das UL-Zeichen in Nordamerika zu einem echten Qualitätssiegel geworden. Wer dort elektrotechnische Produkte vermarkten möchte, kommt an UL kaum vorbei.
Anders als das CE-Kennzeichen, das in Europa eine Selbsterklärung des Herstellers ist, basiert das UL-Listing auf einer unabhängigen Prüfung durch UL selbst. Das Produkt wird im Labor getestet, die Fertigung wird auditiert und nur wer alle Anforderungen erfüllt, darf das UL-Zeichen tragen. Das ist aufwendig aber genau deshalb ist es so wertvoll.
Was wurde bei MBI zertifiziert? ✅

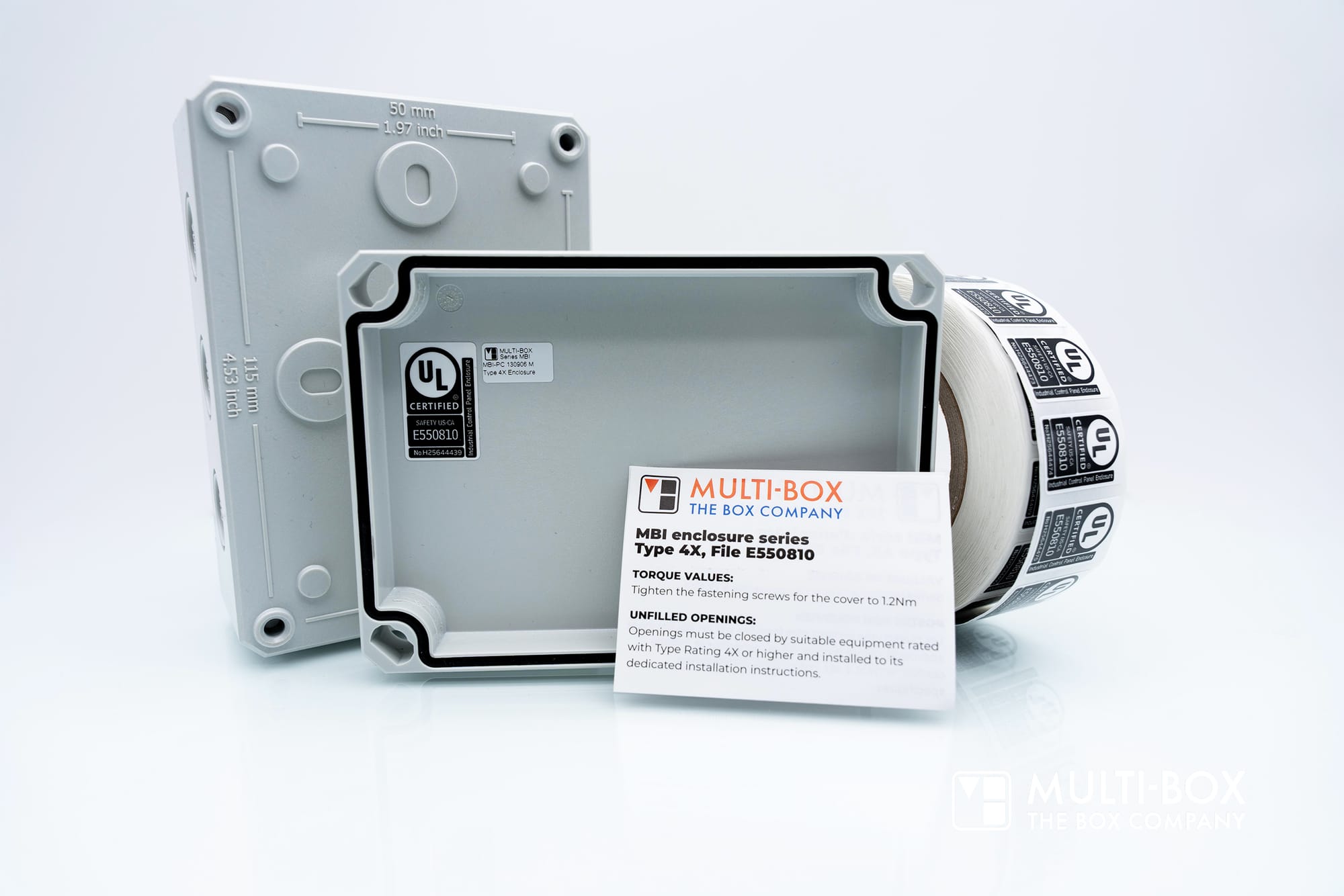

Unsere MBI-Serie wurde durch UL Solutions offiziell bewertet und nach den Anforderungen der UL 508A zertifiziert. Das ausgestellte Certificate of Compliance bestätigt, dass unsere MBI-Serie im Produktbereich NITW - Industrial Control Panels geprüft wurde und alle Anforderungen erfüllen.
🇺🇸 USA
Norm: UL 508A, Edition 3 - NITW - Industrial Control Panels
🇨🇦 Kanada
Norm: CSA C22.2 No. 14, Edition 13 - NITW7 - Industrial Control Panels
Die MBI-Serie ist für folgende Environmental Type Ratings gelistet:
Type 1 - Schutz im Innenbereich
gegen Berührung und herabfallende Verschmutzung
Type 4 - Schutz im Innen- und Außenbereich
gegen Spritzwasser und Wasserstrahlen
Type 4X - wie Type 4, zusätzlich mit Korrosionsschutz
Damit eignen sich die Gehäuse auch für anspruchsvolle industrielle Umgebungen. Egal ob Innenmontage, Outdoor-Anwendung oder korrosive Atmosphären.
Was bedeutet NEMA 4X konkret?
NEMA 4X ist eine US-amerikanische Schutzartklassifizierung für elektrische Gehäuse, herausgegeben von der National Electrical Manufacturers Association (NEMA). Sie ist das nordamerikanische Pendant zur europäischen IP-Schutzart (nach IEC/EN 60529).
Ein Gehäuse mit dieser Einstufung bietet Schutz gegen:
Eindringen von Festkörpern und Staub
- Schutz gegen herabfallenden Schmutz
- Schutz gegen vom Wind getragenen Staub
Eindringen von Wasser
- Schutz gegen Regen, Schneeregen und Schneefall
- Schutz gegen Spritzwasser
- Schutz gegen direkten Strahl aus einem Schlauch (Hosedown)
Mechanische Belastung
- Schutz gegen Eisbildung am Gehäuse von außen
- Schutz vor Schäden durch äußere Vereisung
Korrosion
- Zusätzlicher Schutz gegen korrosive Umgebungen
- Geeignet für Salznebel und chemisch belastete Atmosphären
Bedeutung des „X"
NEMA 4 = wasserdicht, nicht zwingend korrosionsbeständig
NEMA 4X = wie NEMA 4, plus Korrosionsbeständigkeit
Vergleich zur IP-Schutzart
Ein grober (nicht exakter) Vergleich:
| NEMA | Etwa vergleichbar mit IP |
|---|---|
| NEMA 1 | IP20 |
| NEMA 3R | IP24 |
| NEMA 4 | IP66 |
| NEMA 4X | IP66 + Korrosionsschutz |
| NEMA 6 | IP67 |
| NEMA 12 | IP52 / IP54 |
| NEMA 13 | IP54 |

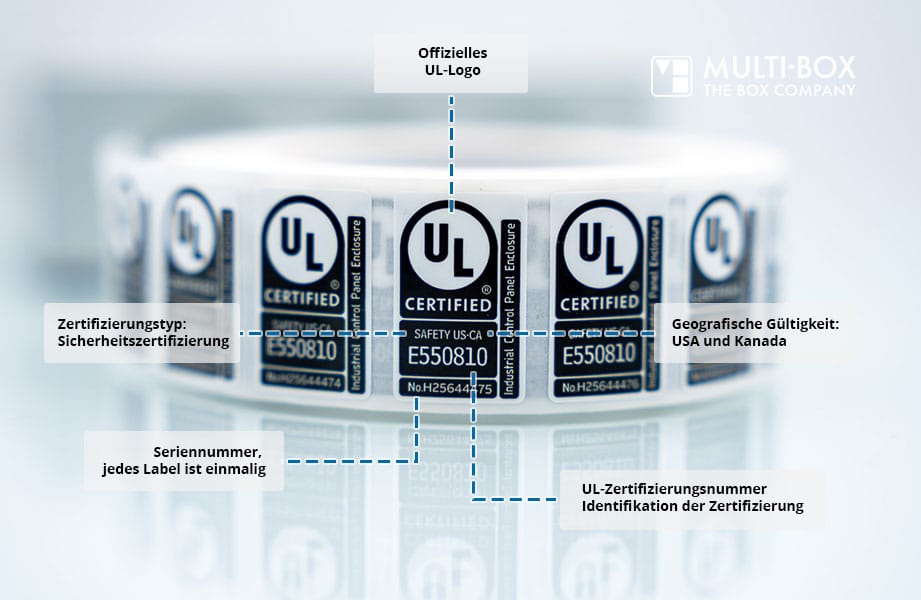

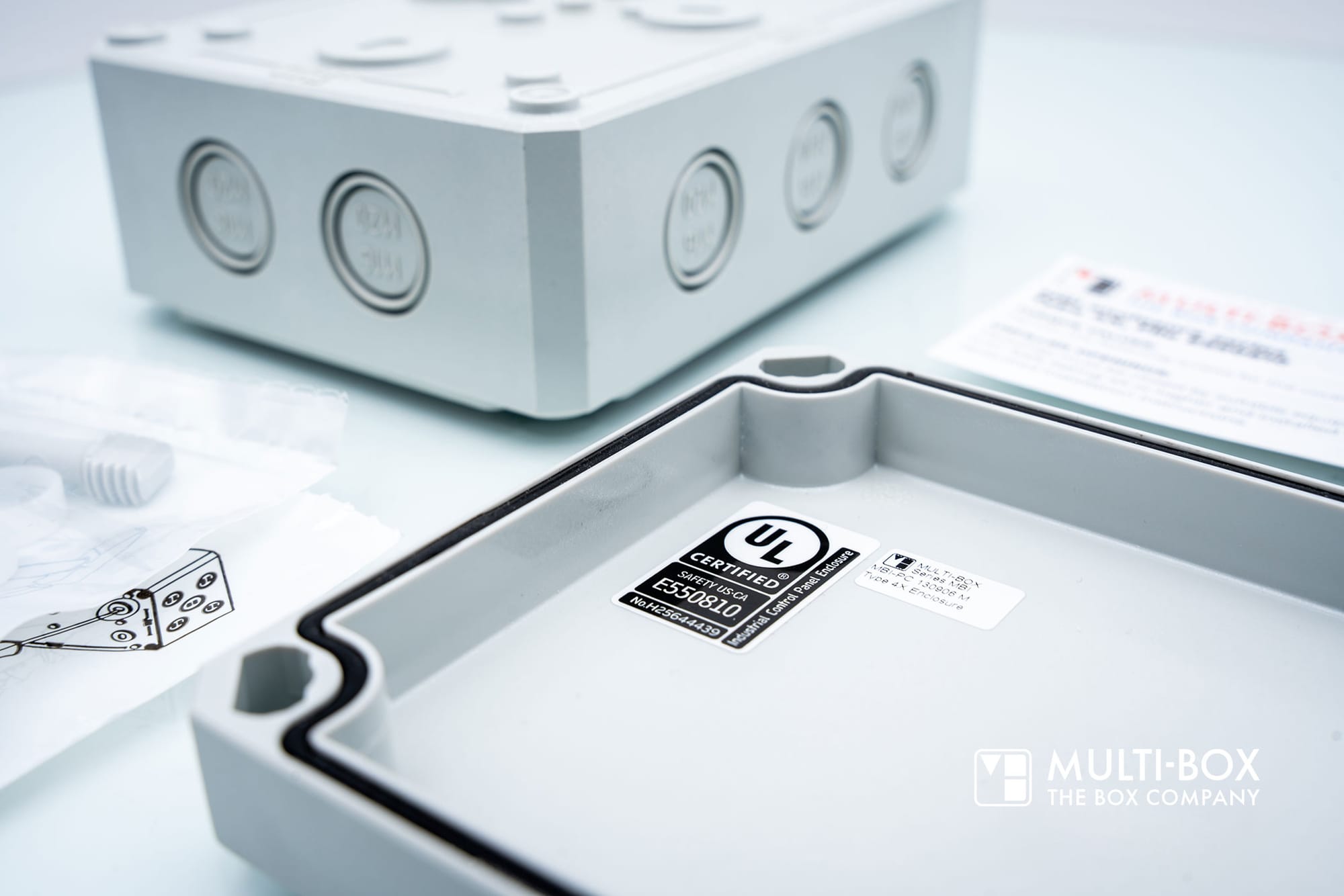

Was bedeuten die einzelnen Bereiche auf dem UL-Aufkleber:
Das Markenzeichen von UL Solutions. Der Kreis mit den Buchstaben "UL" ist eine eingetragene Marke (daher das ® Zeichen) und darf nur von Unternehmen verwendet werden, die ein offizielles UL-Zertifizierungsverfahren durchlaufen haben.
Dieser Schriftzug zeigt an, dass es sich um die neuere "UL Certified"-Marke handelt. UL hat 2013 die früheren regionalen Marken (UL Listed für USA, cUL für Kanada) zur einheitlichen "UL Certified Mark" zusammengeführt. Diese moderne Marke ist daran erkennbar, dass sie sowohl das geografische Gültigkeitsgebiet als auch den Zertifizierungstyp explizit benennt.
Das ist eine zweiteilige Information:
SAFETY = Zertifizierungstyp/Kategorie
Es handelt sich um eine Sicherheitszertifizierung (im Gegensatz z.B. zu "PERFORMANCE", "EMC" oder "ENERGY").
US·CA = Geografische Gültigkeit
Die Zertifizierung gilt sowohl für die United States (nach UL-Normen, z.B. UL 508A) als auch für Canada (nach kanadischen CSA-Normen).
Das ist die UL File Number, eine eindeutige Kennung, die UL dem Unternehmen bzw. der Produktkategorie zugewiesen hat. Über diese Nummer ist die Zertifizierung in der öffentlich zugänglichen UL-Produktdatenbank UL Product iQ einsehbar. Jeder kann dort prüfen, ob die Zertifizierung gültig ist, welche Produkte sie abdeckt und welche Normen angewendet wurden.
Das ist eine fortlaufende Kontrollnummer für das einzelne Label. Jedes Label ist einmalig. Das hilft sowohl bei der internen Qualitätskontrolle als auch bei UL-Audits, da Aufkleber kontingentiert ausgegeben werden.
Das ist die Produktkategorie bzw. der Zertifizierungsumfang. In diesem Fall: Gehäuse für industrielle Steuerungsschränke. Die relevante UL-Norm dafür ist die UL 508A ("Standard for Industrial Control Panels"). Diese Angabe stellt klar, wofür genau die Zertifizierung gilt, ein UL-Label darf nicht auf andere Produktkategorien übertragen werden.
Im Rahmen der Zulassung wurden folgende Tests durchgeführt
Hosedown Test (Spritzwasserprüfung) Prüfung der Wasserdichtigkeit für Schutzarten Type 4 und Type 4X. Das Gehäuse wird aus definiertem Abstand mit einem starken Wasserstrahl aus etwa 3 m Entfernung über 5 Minuten beaufschlagt. Es darf kein Wasser ins Innere eindringen.
Flammability – 5-Inch (127 mm) Flame Test (Brennbarkeitsprüfung am Endprodukt) Eine 127 mm hohe Flamme wird direkt an das fertige Gehäuse angelegt. Geprüft wird, ob sich das Material entzündet, wie schnell die Flamme erlischt und ob brennende Tropfen entstehen. Dieser Test wird am realen Endprodukt durchgeführt (nicht nur an einer Materialprobe).
Druckfestigkeitsprüfung: Das Gehäuse wird einer definierten statischen Druckbelastung ausgesetzt, um die mechanische Stabilität unter Last nachzuweisen. Es darf zu keinen Verformungen kommen, die den Schutz der eingebauten Komponenten beeinträchtigen.
Formverzugsprüfung: Das Gehäuse wird über einen bestimmten Zeitraum erhöhten Temperaturen ausgesetzt. Damit wird geprüft, ob im Material innere Spannungen aus dem Herstellprozess vorhanden sind, die sich später als Verzug bemerkbar machen könnten.
Schlagfestigkeitsprüfung bei Raum- und Tieftemperatur: Schlagprüfung mit einem Fallgewicht oder Pendel auf definierte Stellen des Gehäuses. Die Prüfung wird sowohl bei Raumtemperatur als auch nach Konditionierung bei niedrigen Temperaturen durchgeführt, da Materialien in der Kälte spröder werden.
Diese vier Prüfungen testen die Belastbarkeit der Anschlussstellen für starre Metall-Kabelanschlüsse (Conduits). Eine in Nordamerika übliche Installationsart:
Auszugsprüfung: An den angeschlossenen Kabelanschluss (Conduit) wird eine definierte Zugkraft in Achsrichtung angelegt. Der Anschluss darf sich dabei nicht aus dem Gehäuse lösen.Drehmomentprüfung: Auf den Anschluss wird ein definiertes Drehmoment aufgebracht. Geprüft wird, ob die Verbindung dem beim Festziehen oder durch Vibrationen entstehenden Drehmoment standhält.
Biegeprüfung: Auf den angeschlossenen Kabelanschluss (Conduit) wird eine seitliche Biegekraft aufgebracht (Hebelwirkung). Damit wird simuliert, was passiert, wenn an einem installierten Kabelanschluss gezogen oder gestoßen wird.
Ausbruchprüfung: Geprüft wird, ob der Kabelanschluss (Conduit) bei extremer Belastung kontrolliert versagt, ohne dass dabei größere Teile aus dem Gehäuse herausgerissen werden und die Schutzart unkontrolliert verlorengeht.
Welche Vorteile bieten Ihnen die UL-zugelassenen MBI Gehäuse?
🚀 Schnellere Projektfreigaben
Bereits zertifizierte Komponenten erleichtern die Abstimmung mit Prüfern, Integratoren und Endkunden enorm. Statt jedes Detail einzeln nachweisen zu müssen, ist das Gehäuse schon qualifiziert.
🛡️ Mehr Sicherheit in der Planung
Normgerechte Gehäuselösungen reduzieren Risiken im Projektverlauf und schaffen Verlässlichkeit. Von der Konstruktion bis zur Inbetriebnahme.
📈 Bessere Marktchancen in Nordamerika
UL-konforme Komponenten sind in vielen Projekten schlicht Voraussetzung und in anderen ein klarer Wettbewerbsvorteil gegenüber nicht zertifizierten Alternativen.
🤝 Höheres Vertrauen beim Endkunden
Das UL-Zeichen steht weltweit für geprüfte Qualität und technische Sicherheit. Es signalisiert: Hier wird nicht nur versprochen, sondern regelmäßig geprüft.

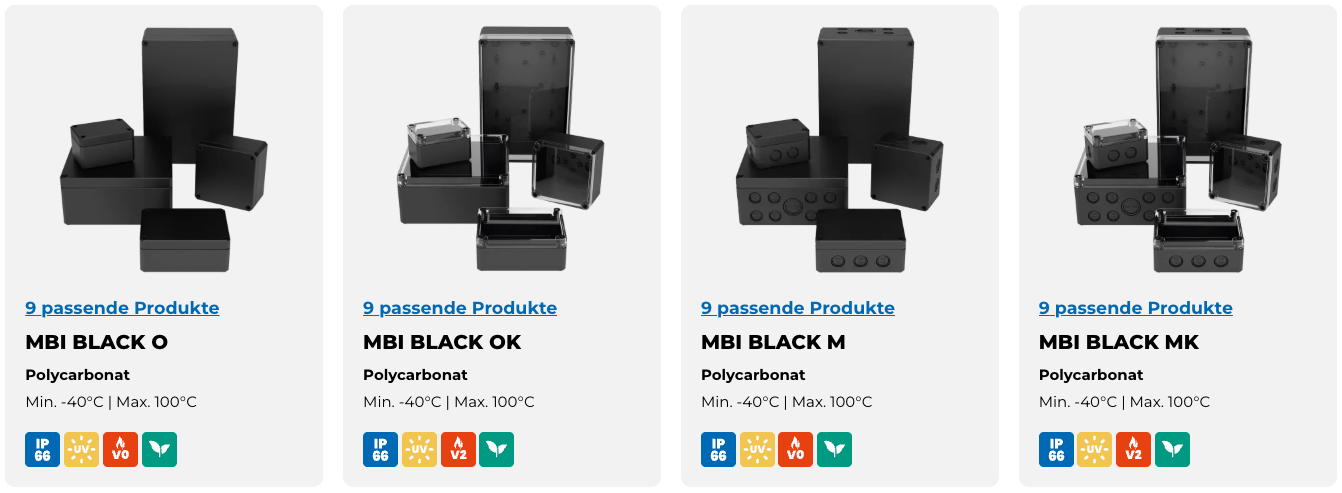

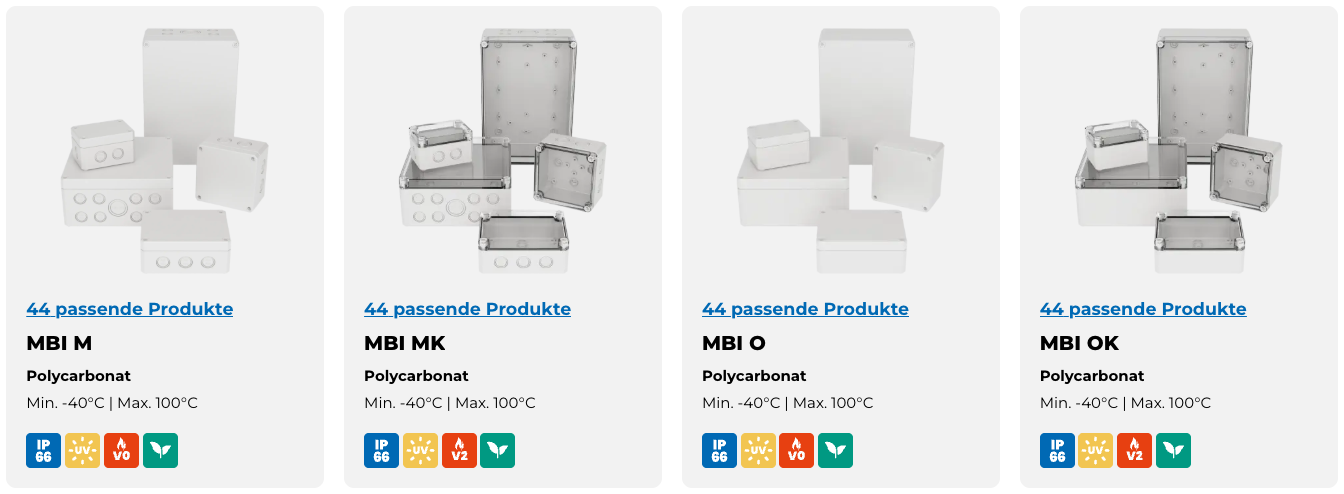

Die UL-Zertifizierung erstreckt sich auf die gesamte MBI-Produktgruppe einschließlich aller Varianten.

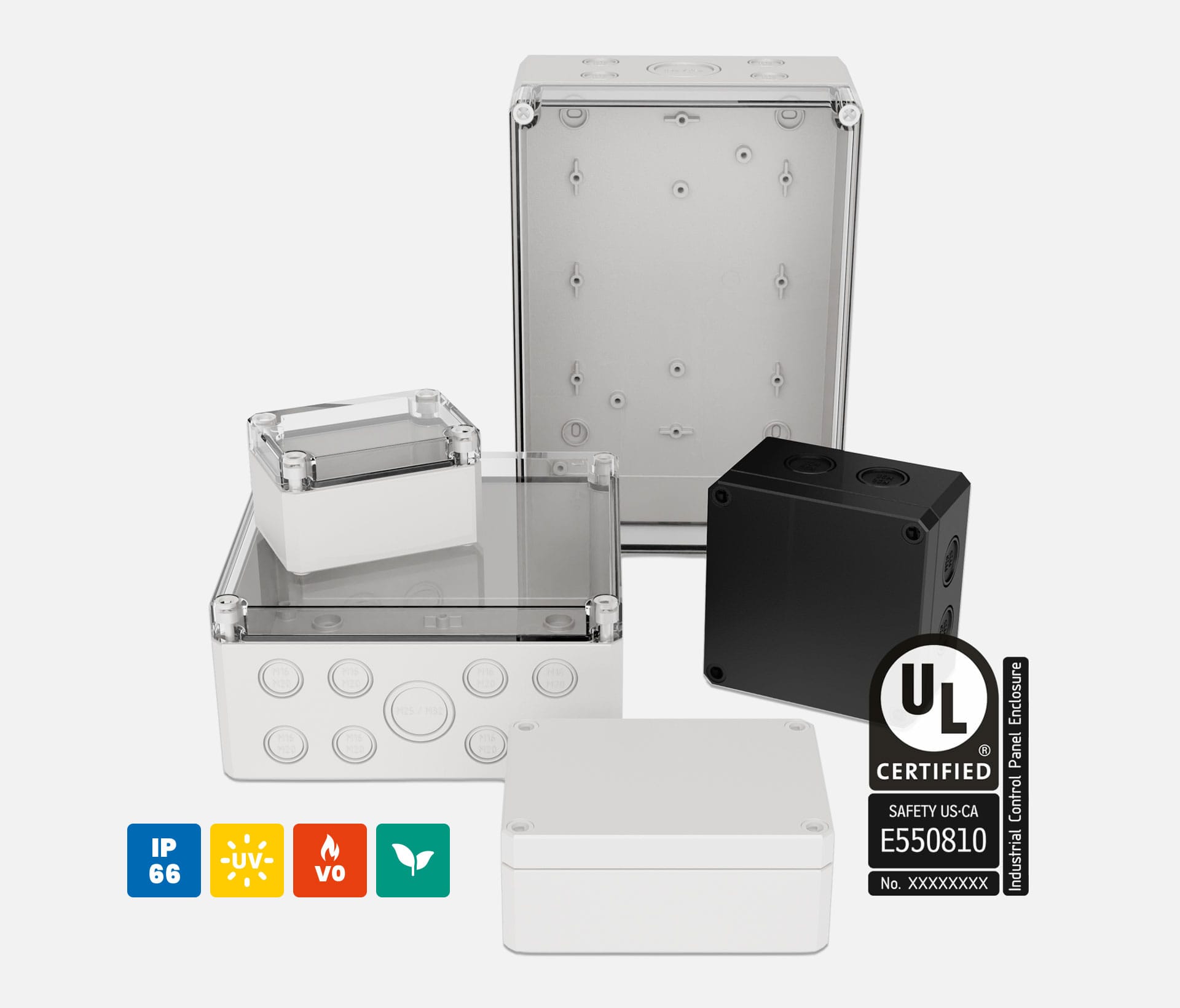

Bewährte MBI-Stärken bleiben bestehen 💪
Bei aller neuen Zertifizierungs-Power, die bekannten Stärken der MBI-Serie sind natürlich erhalten geblieben:
- Schutzart IP66 und NEMA 4X
- Nahtlos eingeschäumte 2-Komponenten Polyurethandichtung
- Temperaturbeständigkeit: -40 °C bis +100 °C
- Schlagfestigkeit IK08 (DIN EN 50102:1997-09)
- Glasfaserverstärktes Polycarbonat in Farbe Grau RAL 7035, alternativ Schwarz RAL 9005
- UV-Beständig (UL 746C F1)
- Selbstverlöschend (UL 94 V0)
- Brennbarkeitsklassifizierung UL 94 V2 bei transparentem Deckel
- UL-Zulassung auch mit Deckel-Scharnieren
- Individuelle mechanische Bearbeitung und Montage auf Wunsch
- Qualität Made in Germany 🇩🇪
Internationale Projekte einfacher umsetzen ✈️
Mit der zertifizierten MBI-Serie bekommen Sie nicht „nur" ein hochwertiges Industriegehäuse, sondern eine sichere Basis für internationale Projekte.
Jetzt beraten lassen 📞
Sie planen ein Projekt für den nordamerikanischen Markt oder suchen eine Gehäuselösung für anspruchsvolle Einsatzbedingungen? Unser Team berät Sie gerne bei der Auswahl.
